Wave Soldering PCB စည်းဝေးပွဲ

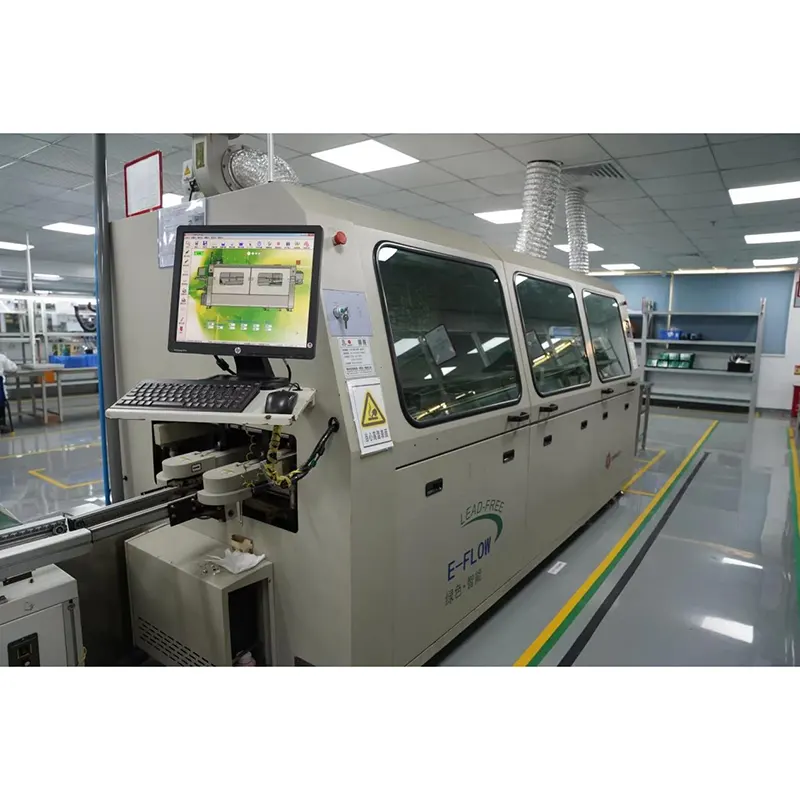

Hitech Wave Soldering PCB Assembly သည် Printed Circuit Board Assemblies (PCBAs) များ ထုတ်လုပ်ရာတွင် အသုံးပြုသည့် အခြားနည်းလမ်းဖြစ်သည်။ ၎င်းသည် သွန်းသောဂဟေလှိုင်းတစ်ခုမှတဆင့် PCB တပ်ဆင်မှုကို ဖြတ်သန်းခြင်းပါ၀င်သော အပေါက်ဂဟေဆော်ခြင်းလုပ်ငန်းစဉ်တစ်ခုဖြစ်သည်။ လုပ်ငန်းစဉ်ကို အပေါက်ဖောက်အစိတ်အပိုင်းများနှင့် PCB အကြား အမြဲတမ်း ပူးတွဲဖန်တီးရန် အသုံးပြုသည်။ သွန်းသောဂဟေဆော်သည့်လှိုင်းကို ဂဟေအိုးတစ်လုံးကို တိကျသောအပူချိန်တစ်ခုသို့ အပူပေးပြီးနောက် ဂဟေဆော်သူကို လှိုင်းမီးစက်ပေါ်မှစုပ်ထုတ်ခြင်းဖြင့် ဖန်တီးသည်။ ထို့နောက် PCB တပ်ဆင်မှုအား လှိုင်းကိုဖြတ်ကာ ဂဟေဖြင့် အပေါက်များကို ဖုံးအုပ်ကာ အမြဲတမ်းအဆစ်တစ်ခု ဖန်တီးသည်။

Wave soldering သည် အရည်အသွေးမြင့်ပြီး ယုံကြည်စိတ်ချရသော PCBA များကို ဖန်တီးနိုင်စေမည့် အလွန်တိကျသောလုပ်ငန်းစဉ်တစ်ခုဖြစ်သည်။ ၎င်းသည် ဂဟေဆော်သည့်အစိတ်အပိုင်း၏အောက်ဘက်သို့ရောက်ရှိစေပြီး ခိုင်ခံ့စိတ်ချရသောအဆစ်ကိုဖန်တီးပေးသောကြောင့် ၎င်းသည် အပေါက်ဖောက်အစိတ်အပိုင်းများပါရှိသော PCB စည်းဝေးပွဲများအတွက် အထူးထိရောက်သည်။ Wave soldering သည် ထုတ်လုပ်မှု လုပ်ငန်းစဉ်တွင် မရှိမဖြစ်လိုအပ်သော ကိရိယာတစ်ခုအဖြစ် ပမာဏမြင့်မားသော PCBA များကို ဖန်တီးနိုင်စေပါသည်။

အချုပ်အားဖြင့်၊ လှိုင်းဂဟေသည် Printed Circuit Board Assemblies များထုတ်လုပ်ရာတွင် အရေးကြီးသောလုပ်ငန်းစဉ်တစ်ခုဖြစ်သည်။ ၎င်းသည် ဖောက်-အပေါက် အစိတ်အပိုင်းများနှင့် PCB အကြား အမြဲတမ်း အဆစ်ကို ဖန်တီးပေးသည့် အပေါက်-ဂဟေဆော်ခြင်း လုပ်ငန်းစဉ်ဖြစ်သည်။ လုပ်ငန်းစဉ်သည် အလွန်တိကျပြီး အရည်အသွေးမြင့်ပြီး ယုံကြည်စိတ်ချရသော PCBA များကို ဖန်တီးနိုင်စေပါသည်။ Wave soldering သည် ထုထည်ကြီးမားသော PCBA များအတွက် အထူးထိရောက်ပြီး ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင် မရှိမဖြစ်လိုအပ်သောကိရိယာတစ်ခုဖြစ်သည်။
